Der wesentliche Designunterschied zwischen den beiden liegt in der räumlichen Anordnung und der funktionalen Zonierung. Eintürige Schaltanlagen verfügen über ein integriertes Türdesign, wobei die Tür die Vorderseite des Schranks vollständig abdeckt. Interne elektrische Komponenten sind hauptsächlich vertikal angeordnet, was zu erheblichen Vorteilen bei der Raumnutzung führt. Sein Bedienfeld integriert Instrumente, Steuertasten und andere Komponenten und bietet bei geöffneter Tür eine klare Sicht auf das gesamte Komponentenlayout, wodurch es für Stromverteilungsszenarien mit kleiner bis mittlerer Kapazität geeignet ist.

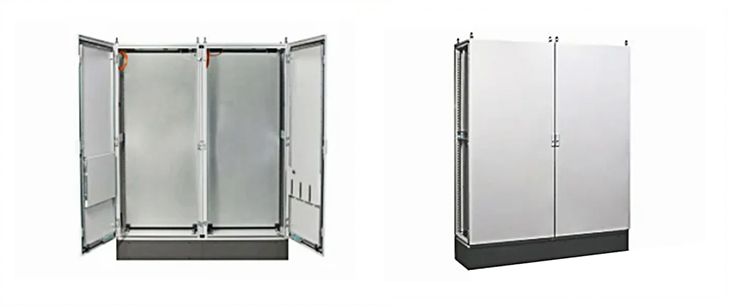

Doppeltür-Schaltanlagen verfügen über ein Zonendesign, bei dem sich die linke und rechte Tür unabhängig voneinander öffnen und schließen lassen. Bei einem typischen Layout befindet sich das Bedienfeld des Hauptleistungsschalters an der linken Tür und die Klemmenblöcke und Sekundärkreise an der rechten Tür. Dieses Design ermöglicht einen parallelen Betrieb und eine parallele Wartung und vermeidet Effizienzverluste durch häufige Werkzeugbewegungen. Im Vergleich zu eintürigen Strukturen erfüllt das Gehäusetiefendesign besser die Wärmeableitungsanforderungen von Hochleistungskomponenten, und die horizontale Komponentenanordnung reduziert Stapelstörungen und verbessert die Wärmeableitungseffizienz um über 30 %.
Die Auswahl sollte sich auf drei Kerndimensionen konzentrieren: Stromverteilungskapazität, Betriebs- und Wartungsszenarien sowie Platzverhältnisse. Im Hinblick auf die Kapazitätsanpassung eignen sich eintürige Schaltanlagen für Abzweigstromverteilungssysteme mit einem Nennstrom von 630 A und darunter, die häufig in kleinen Motorsteuerkreisen in Werkstätten und in der Endpunktstromversorgung in Bürogebäuden eingesetzt werden. Doppeltür-Schaltanlagen eignen sich für Hauptstromverteilungskreise von 1000 A und mehr und sind die gängige Wahl für Hauptstromverteilungsräume in Fabriken und die Stromverteilung in großen Produktionslinien.
Basierend auf der Analyse des Betriebs- und Wartungsbedarfs kann die zentralisierte Steuerungsanordnung von Einzeltür-Schaltanlagen bei Stromverteilungspunkten, die häufige Inspektionen erfordern, die Betriebseffizienz verbessern. In Szenarien mit regelmäßigen Verdrahtungsprüfungen und der Fehlersuche im Sekundärkreis werden durch das unterteilte Design einer Doppeltürstruktur spannungsführende Bereiche effektiv von Wartungsbereichen isoliert. Wandschränke mit einer Tür werden für schmale Stromverteilungsräume bevorzugt, während bodenstehende Strukturen mit Doppeltür für geräumige Geräteräume empfohlen werden.
Es gibt keine absolute Über- oder Unterlegenheit zwischen eintürigen und zweitürigen Schaltanlagen; Bei der Auswahl geht es im Wesentlichen um eine genaue Übereinstimmung zwischen den Anforderungen des Szenarios und der Leistung der Ausrüstung. In der Praxis ist es notwendig, die Kapazität der Stromverteilung, die Abmessungen des Installationsraums sowie die Betriebs- und Wartungsgewohnheiten umfassend zu berücksichtigen, um sicherzustellen, dass das Design der Türstruktur vollständig zum tatsächlichen Anwendungsszenario passt und so die Rolle der Schaltanlage bei der Gewährleistung eines stabilen Betriebs im Stromverteilungssystem maximiert wird.
